- Dieses Thema hat 16 Antworten sowie 4 Teilnehmer und wurde zuletzt vor 11 Jahren, 3 Monaten von
aktualisiert.
-
Beiträge
-
Hat da wer Erfahrung? Leinen oder Hanf viellicht, wie das z.B. die Franzosen von Notox machen? Und hat schon mal wer mit Carbon-Tape gearbeitet? An Rails oder als Stringer auf der Unterseite? Oder gar dieses Karbon-Gitternetz?
Naturfasergewebe lassen sich gut laminieren, allerdings gibt es ein paar Unterschiede zu „normalem“ Glasgwebe: Oft sind die Naturfasergewebe recht eng gewebt, lassen sich also nicht so einfach verschieben oder um die rails legen wie Glasfasergewebe in Köperbindung. Da sie sich dann auch nicht so schnell mit Harz tränken lassen, muss man beim Laminieren etwas Geduld aufbringen und nach dem Angelieren des Harzes ggf. nochmal das Gewebe an den blank andrücken (oder gleich im Vakuumsack arbeiten).
Außerdem lassen sich die Naturfasergewebe nach meiner Erfahrung sehr schlecht schleifen. Falls man nach dem hotcoat doch mal ins Gewebe schleift, franst das schnell aus und lässt sich schlecht reparieren (die Fasern werden halt nicht transparent wie Glasfasern). Deshalb ist es empfehlenswert, als letzte Schicht noch eine dünne Lage Glasgewebe über das Naturfaserlaminat zu legen (würde mich mal interessieren, wie Notox das macht).

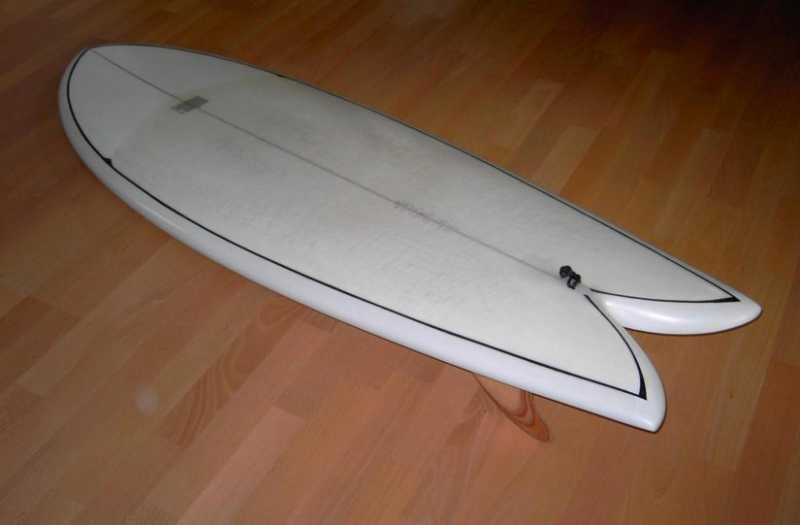

Hier ein Fisch mit deck-inlay aus Flachsfasergewebe (ca. 200g/m2), damit gehören heeldents der Vergangenheit an…
Anhänge:
Cool, danke für die Antwort. Das ist im Prinzip die Frage, die ich mir auch stelle. Also reicht eine Lage Leinen/Hanf/Flachs/Basalt etc. oder muss noch mal 4oz Glass drüber.
Verfüge leider nicht über die Möglichkeit das Glassen per Vakuum zu machen…
Meinst Du Richtung „nachwachsende Rohstoffe“ oder andere Materialien wie Carbon oder Carbon-Kevlar?
Mit Carbon oder Carbon-Kevlar hab ich schon gearbeitet, aber nur mit Vakuumtechnik.
Vakuumtechnik ist im Prinzip auch nicht viel schwieriger, man braucht nur viel Platz.Sowohl als auch. Ich komme leider erst im Juni wieder ins Wasser, habe aber bis dahin gut Zeit und wollte mir bis dahin ein paar Bretter bauen. Carbon-Rails und dieses Vector-Net Gewebe interessieren mich ebenso wie Leinen. Wie gesagt, die Möglichkeit mit Vakuum zu arbeiten hab ich leider nicht.
Mit Kevlar musst Du sehr sorgfältig arbeiten, weil man das Gewebe nicht oder nur sehr sehr schlecht schleifen kann.
Wo hast Du denn Deine Werkstatt? Man könnte sich zum Vakuumpressen ja kurzschließen.Mitten in Hessen bin ich zum Bauen.
Kevlar oder Carbon-Tape für die Rails hätte ich ohnehin unter die Glas-Lagen gepackt um eben zu vermeiden, dass ich da reinschleife.
Hessen ist schon etwas weiter weg. 😉
Das Kevlarzeugs lässt sich meiner Erfahrung nach nicht ganz so schön laminieren, vor allem wenn, man das überschüssige Harz auch wieder rausbekommen möchte.
Was ist denn „Vector-Net Gewebe“? Da hab ich nichts zu gefunden.
Also von Kevlar hab ich jetzt ohnehin wieder Abstand genommen. Es gibt ja extra Carbon-Tape in verschiedenen Breiten für Rails. Bei einem Brett werde ich mich zwischen Leinen und Basalt entscheiden, nur leider findet man sehr wenig dazu, wie sich das verarbeiten lässt, wie das mit Dings ausschaut etc. Da hilft dann am Ende wohl nur probieren…

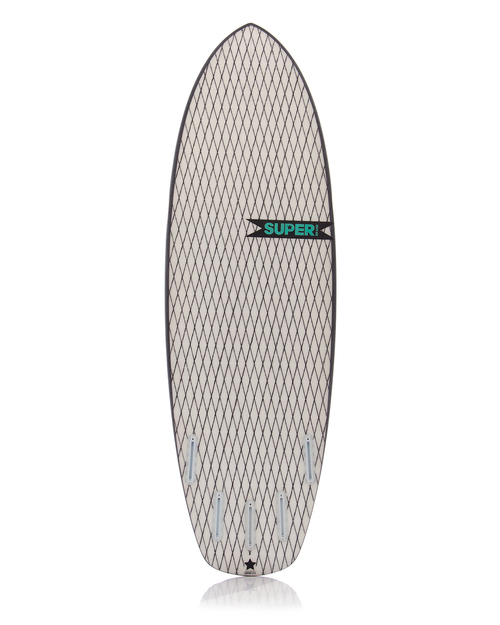

Das Brett was wohl auch Carbonrails bekommt, soll auf der Unterseite dieses Gewebe bekommen.
Anhänge:
Moin, woher bekommst du das Vector-Net?
Habe bisher nur eine Version mit 45-Carbon-Netz in Europa gefunden…Danke für die Info, aber wenn ich das richtig verstanden habe, dann sind die nur 50 cm lang und 33 inch (83cm) breit. Da müsste man ja stückeln…
Kann ich mir ehrlich gesagt nicht vorstellen, ich glaube einfach, dass anstatt wie normale Glassfaser als Meterware das eben per 0,50m verkauft wird. Viele nehmen das ja nur als Tailpatch oder so her und nicht für die komplette Länge des Brettes.
Ich werde die nächsten Tage eh größer bestellen, dann frag ich vorher noch mal nach und gebe Bescheid.
Wie angenommen, die 50cm Angabe bezieht sich auf den Preis. Breit bleibt logischerweise gleich, das Maximum liegt bei 100m. Wenn man also bei Quantity 3x wählt, erhält man 1,50m.
Also von Kevlar hab ich jetzt ohnehin wieder Abstand genommen. Es gibt ja extra Carbon-Tape in verschiedenen Breiten für Rails. Bei einem Brett werde ich mich zwischen Leinen und Basalt entscheiden, nur leider findet man sehr wenig dazu, wie sich das verarbeiten lässt, wie das mit Dings ausschaut etc. Da hilft dann am Ende wohl nur probieren…
Was willst Du denn mit diesem Materialmix bezwecken? Gehts nur ums Aussehen oder um die Erhöhung der Laminatsteifigkeit?
Basaltfasergelege verwende ich beim Snowboardbau, lässt sich gut mit Harz infiltrieren und auch ohne Vakuum verarbeiten. Bessere Eigenschaften als normales E-Glas, aber nicht so steif wie Carbon. Ist dunkelgrau-schwarz, also nicht optimal für ein transparentes Laminat.
Dieses Carbonroving-Netz sehe ich als rein optisches Element. Oder soll das die Torsionssteifigkeit der rails erhöhen 😉
- Du musst angemeldet sein, um auf dieses Thema antworten zu können.
