- Dieses Thema hat 14 Antworten sowie 5 Teilnehmer und wurde zuletzt vor 13 Jahren, 8 Monaten von
aktualisiert.
-
Beiträge
-
Servus
Ich bau mir ein 5,7 Board und möchte es ohne Stringer machen.
Die nachteile werden wohl sein dass es nicht so stabil ist und die Gefahr besteht dass es sich verzieht??? oderich werde oben und unten mit je zwei lagen 194g glasen.
was denkt Ihr ist des genug?was kann ich gegen das verziehen machen?
evtl werd ich es vorher mit epoxy microballons spachteln. das könnte doch dann auch bisschen zu formerhaltung beitragen??? da sich eine dünne schicht epoxy an der oberfläche bildet…Hallo,
also ich habe schon Stringeless gebaut. Verzogen hat sich da nichts, du musst halt nur bei shapen aufpassen, da du durch den fehlenden Stringer schnell die „orientierung“ verlierst und somit nicht ganz symetrisch bist. Ein Bleistiftstrich in der Mitte hilft da allerdings 🙂Wenn du mit Epoxy arbeitest müsste das eigentlich halten. Das mit dem vorher abspachteln habe ich nicht gemacht. Keine Ahnung ob das dann besser ist und wie dann die Verbindung zwischen Kern und Gewebe aussieht.
Mit zwei Lagen 194 g. müsste es klappen. Ich habe bei meinem ersten Stringerless-Board 2 Lagen a 80g benutzt. Es hat sich unterwasser verkantet, ich bin drauf gefallen und es ist gebrochen 🙁 Nach der Reperatur hält es aber wieder einwandfrei. Aber am Eisbach schrottest du eh früher oder später jedes Board.
Was für ein Kern willst du nehmen?
hi,
also vorher spachteln kann ich empfehlen. lässt sich schöner laminieren und wird leichter als wenn du es nicht spachtelst und das harz alleine die löcher auffüllt…nachteil ist, dass es u.u. fleckig wird, solltest du mit pigmenten arbeiten wollen (bei dunklen farben vor allem)…
verbund klappt gut, gerade bei microballons und harz…von anderen spachtelmassen würd ich erstmal die finger lassen, oder zunächst rumexperimentieren…2*194 sollten auf alle Fälle reichen…für unten sowieso und oben ist das auch genug…gerade bei der länge…mein letztes war ein simmons in 5´8´´, auch stringerless, da hatte ich unten sogar weniger drauf…ohne probleme…
nimm am besten aber dann ein anständiges styropor mit ca 25kg/m³ oder noch mehr..
viel erfolg!
chrisVielleicht versuche ich das dann beim nächsten mal auch mit dem spachteln. Weißt du ncoh, wie viel du angerührt hast? Und hast du es mit einem Laminierspachtel aufgetragen oder mit einer Rolle?
Danach mit Sicherheit nochmal angeschliffen, oder?das mit der menge kann ich dir nicht sagen. hängt natürlich auch etwas davon ab wie sauber du vorher gearbeitet hast, bzw. wieviele kleine löcher du noch auffüllen musst. ich würde nur ordentlich microballons reinrühren, sodass sich eine richtig zähe masse ergibt…wenn es zu flüssig wird, dann verläufts dir an den rails…ich hatte beim letzten zeit und hab das in mehreren schritten gemacht…du bist aber immer leichter als wenn du einfach mit harz laminierst ohne vorher zu spachteln.
jup, einfach mit dem laminierspachtel verstrichen und auch jup zum anschleifen…unter umständen hast du noch kleine nasen, die du dann wegschleifen solltest…du solltest auch drauf achten, dass du lediglich die löcher auffüllst und nicht ne geschlossene schicht spachtel draufzimmerst…
franzi
der stringer hat die eigenschaft das brett steifer zu machen. und das beim shapen, laminieren und beim fertigen brett.styro ist schon ziemlich weich. du wirst es bestimmr oft mit der hand von unten stützen wenn du oben was wegnimmst. dazu kommt, daß sich das board auch schon auf den ständern durchbiegt, ohne eine belastung drauf zu geben. du wirst es schwer haben den rocker richtig zu deuten. je schwerer das styro desto steifer. ich würde dir dann sogar eines mit 30 kg/qm empfehlen.
ist ausserdem nicht so grobporig und einfacher zu spachteln.spachten solltest du auch. und ev nass in nass arbeiten. ist schon alles sehr avanciert. aber es macht sinn und du sparst dir nen zwischenschliff. keahana bietet da einige you tube infos. vorher anschauen!
auch beim laminieren ist der stringer von vorteil. das brett wird durch das glass/ harz schwerer und tendiert natürlich auch zum durchbiegen. ev kannst du es anders abstützen, als nur mit 2 böcken.
ev legst du ne flexieble latte (segellatte) zwischen bock und board.gewebe: normaler weise reichen oben 2 X 130g unten 1 X 130g. das ist standard. verstärkt ist das ganze dann 2 X 160 oben und 1 X 160 unten. das was du vorhast ist panzerung und du kannst die unterseite mit nur einer 194g lage laminieren. das reicht dicke.
die spachtelmasse solltest du dir majonaise- artig einstellen. das mach ich immer nach gefühl. ich gebe halt immer mehr microbal`s ins harz bis es passt. ich schätze mit 100g harz kommst du aus fürs ganze brett. dabei geht aber fast kein tropfen daneben. das dürfte mit ca 200ml microbal´s hinkommen. ist nur ne grobe richtlinie! kannst auch etwas mehr anmischen. nachmischen geht ja auch ohne probleme.
zur formhaltung bringt das natürlich nichts wenn du nass in nass arbeitest. ob es dann wirklich schon die form besser hält hab ich noch nicht ausprobiert. aber wenn, dann solltest du natürlich nach dem spachteln das brett richtig lagern. sonst hältst du dir die verzogene form.Danke für die Antworten und Tips!
Styropor hab ich 35kg/m³ verwendet. hat sich gut verabeiten lassen nur ist der heißdrat mal gerissen und hat mir einen strich in die blank eingeschmolzen.
zur orientierung hab ich mir mehrere punkte und striche aufgezeichnet.
hatte allerdings mehrere kleine löcher auf der oberseite die ich nicht wegschleifen konnte.
aber da ich den strich vom heißdrat eh spachteln musste hab ich die komplette oberseite gespachtelt
was mit epoxy microballons gut ging. (die mischung hab ich rein nach gefühl gemacht)gewebe hab ich jetzt unten 1x 194 oben 2x verwendet da ich es schon hatte…
die unterseite ist sehr gut geworden.
aber oben hab ich viele kleine lufteinschlüsse bekommen. das komische ist dass ich es unterm glasen nicht bemerkt habe, erst am nächsten tag hab ich die ganzen kleinen bläschen gesehen…VERDAMMT!!! ich weiss auch nich was ich falsch gemacht habe?
ich hab die gespachtelte oberseite leicht angeschliffen und mit druckluft saubergemacht ….kann es sein dass ich das epoxy zu stark also zu viel abgezogen habe?
hab es aber eigentlich genauso wie auf der unterseite gemacht und da hab ich keine einzige luftblase was mich eh gewundert hat 🙂da kann ich jetzt auch nix mehr machen oder?
die stabilität sollte eigentlich nicht darunter leiden oder? da die luftkammern immer nur sehr klein sind.
aber optisch…. *griml*ach ja, ich hab zum färben oxidfarbe verwendet an dem sollte es aber auch nicht liegen?!?
verzogen hat es sich nur minnimal an der rockerform. hab jetzt 0,8cm mehr rocker an der nose wie gewollt.
das ist mein zweites brett, hab also überhaupt keine erfahrung…
aber es macht richtig spass :))
schöne grüße
das mit den luftbläschen kann passieren.ev hast du aber auch zu viel rausgezogen, wie du schon vermutet hast. beim nächsten mal weisst du dann etwas mehr.
du kannst das eigentlich nur mit der beleuchtung in griff bekommen. ev mehr licht oder auch einen anderen winkel?! ansonsten viel von oben.
der rest ist übungvon der stabilität macht das nicht so viel.
nose rocker ist nicht so gravierend wie der tail rocker. die meiste zeit ist der über der wasser-oberfläche
Klingt gut, Fotos wären noch cool 😉
zur not kannst du die oberseite ja auch noch sprayen falls es dich sehr nervt 🙂
z.B
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
oder wenn du es ultra krass haben willst dann hier^^
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
😉
achso nein farbe hab ich schon drauf…
und ob man dann die bläschen nicht mehr sieht ist auch fraglich.
aber danke…

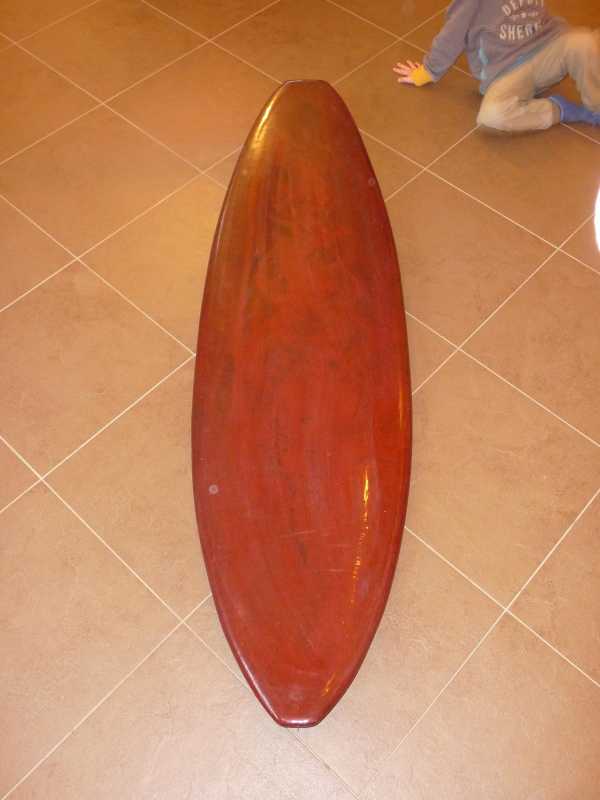

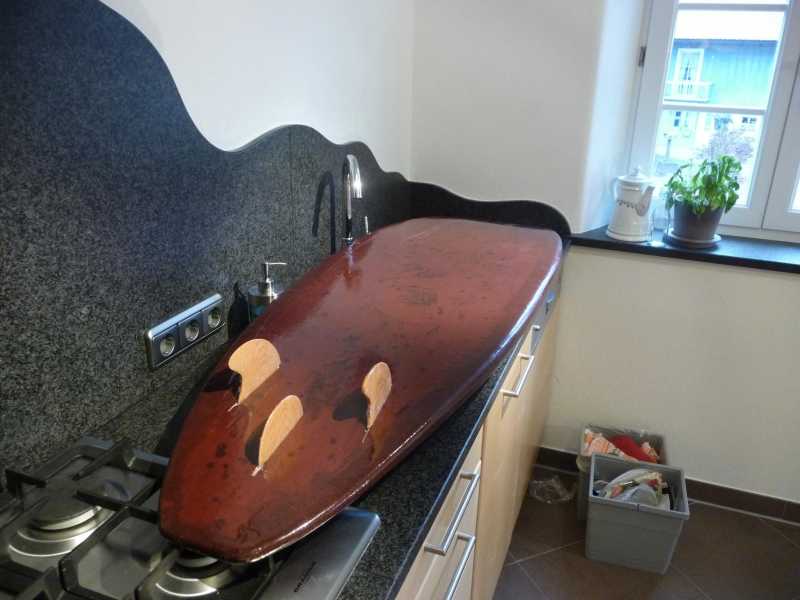

So, hab ein paar fotos gemacht.
bin über jede kritik dankbar. sonst wird das ja nie besser… 🙂ich hab das brett nass abgewischt und einen grauschleier draufbekommen der ich nicht mehr weggeht…
hatte das problem schon mal wer???morgen gehts nach Fuerte :)))))
schöne Grüße
P1030151.JPG:woohoo:
ähm, sowas hab ich noch nie gesehen.
wenn ich die fotos richtig deute, hast du viel zu viel rocker für das kleine brett. dazu sind die finnen noch sehr weit forne. beides zusammen ist extrem drehfreudig und braucht eine sehr curvige welle zum fahren. also in richtung top to buttom tube.um die etwas unterdrückten gleiteigenschaften zu kompensieren wäre es dann von vorteil die äusseren finnen mehr zu kippen (Kant). das gibt nen auftribs effect.
bei kleinen brettern kann man oft den toe in etwas mehr nach aussen setzten.toll finde ich, daß du dich da rangestzt hast und sogar die finnen selber gemacht hast. das twin finner set ansich kann schon arbeiten.
im allgemeinen sieht das heck relativ schmal aus. wenn du river surfen möchtest ist höchst währscheinlich die geschwindigkeit nicht ganz so hoch. dann brauchst du ein breiteres heck.
falls du dir auf fuerte noch kein neues gekauft hast und du dir keines mehr bauen möchtest kannst du dich bei mir melden. ich hab noch ein 5`5 für ein selbstkosten preis abzugeben. nix schönes aner wendig und schnell mit 5 finnen option
trotzdem tolles projekt. für dein erstes brett ist das gut geworden. fahr es auf jedenfall. dann kannst du am besten aus deinen erfahrungen lernen
- Du musst angemeldet sein, um auf dieses Thema antworten zu können.
